Control llenado cisterna, red LoRa
Llenado automático de cisternas para un condominio, con una distancia aproximada de 1 km entre las cisternas y los pozos.
Requerimiento
Mantención del nivel de agua de la cisterna de un condominio en forma automática, con bombas de extracción a más o menos 1 km de distancia.
Solución

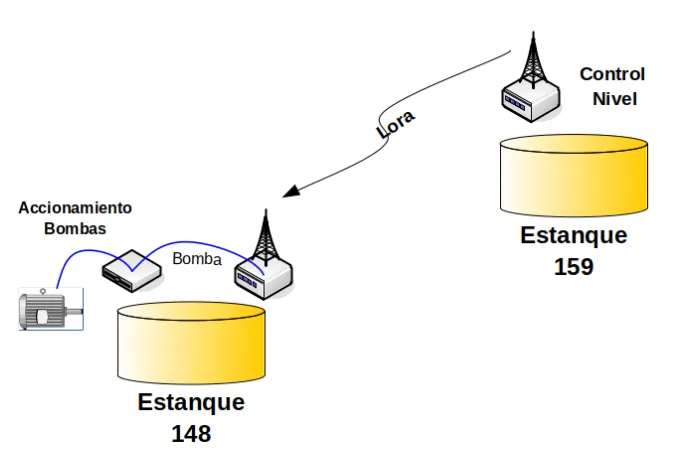

Para esta solución Mantis Ingeniería desarrolló un sistema de medición de nivel de estanque y uno de control de bombas. Optando para la comunicación entre ellos por un sistema de radiofrecuencia (RF) que utiliza la tecnología LoRa, por su robustez y distancia de alcance.

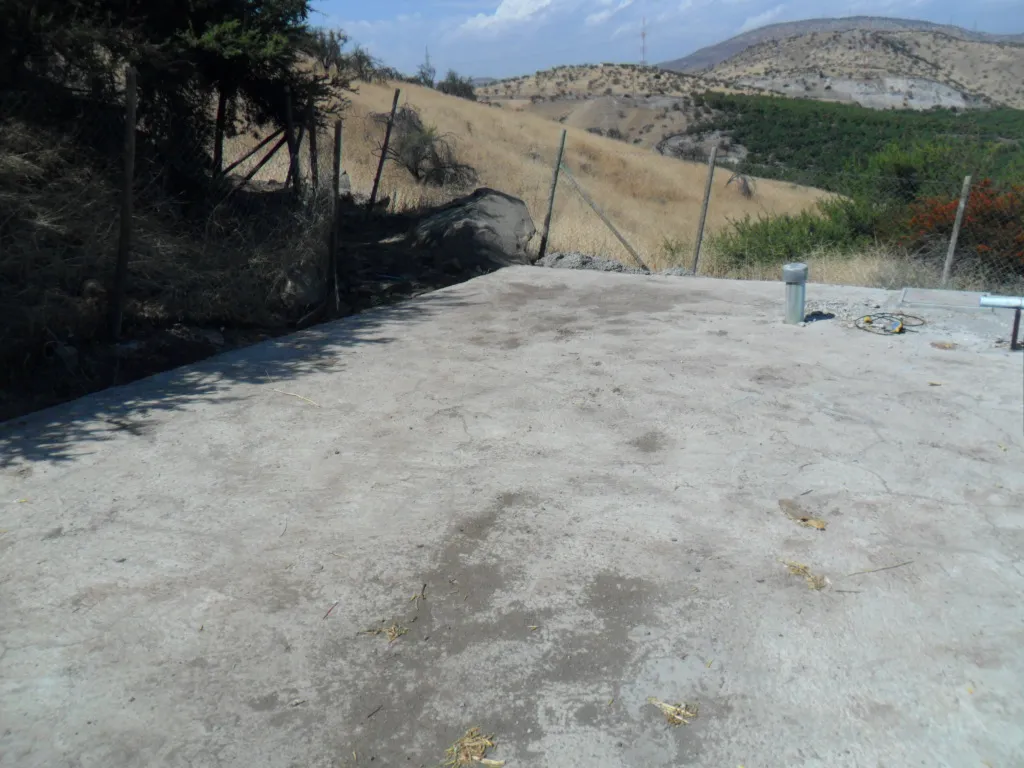

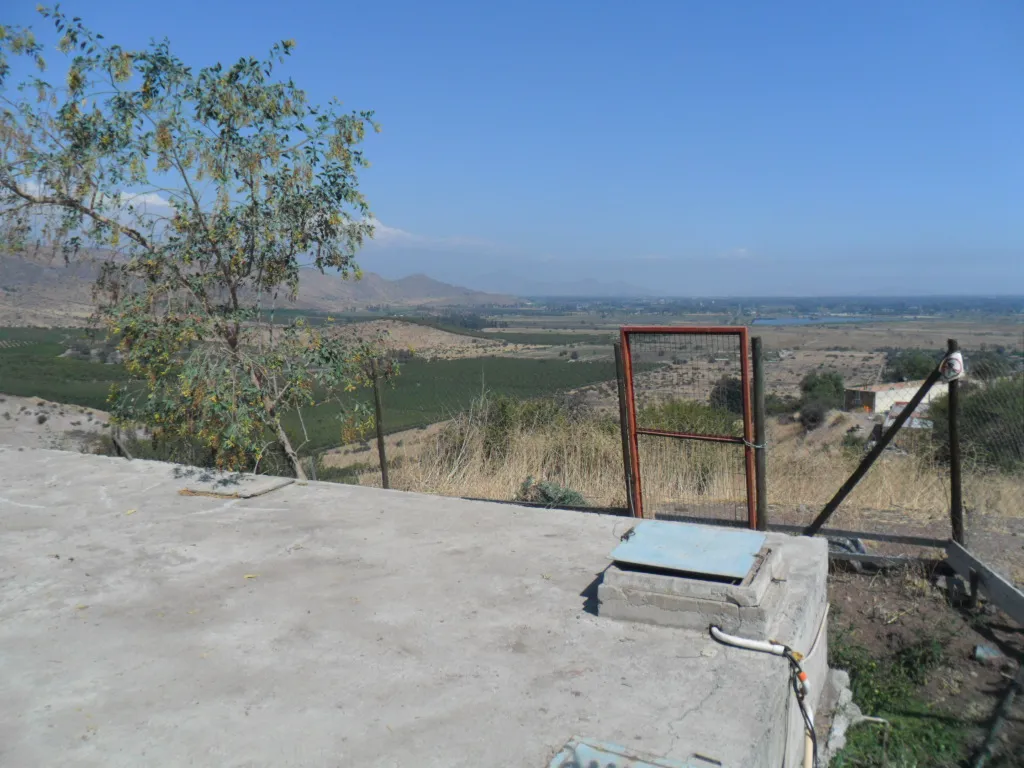

Esto debido a lo disparejo del terreno (ladera de un cerro), y las bombas estaban en un lugar parecido a un hoyo, no quedando a línea vista.

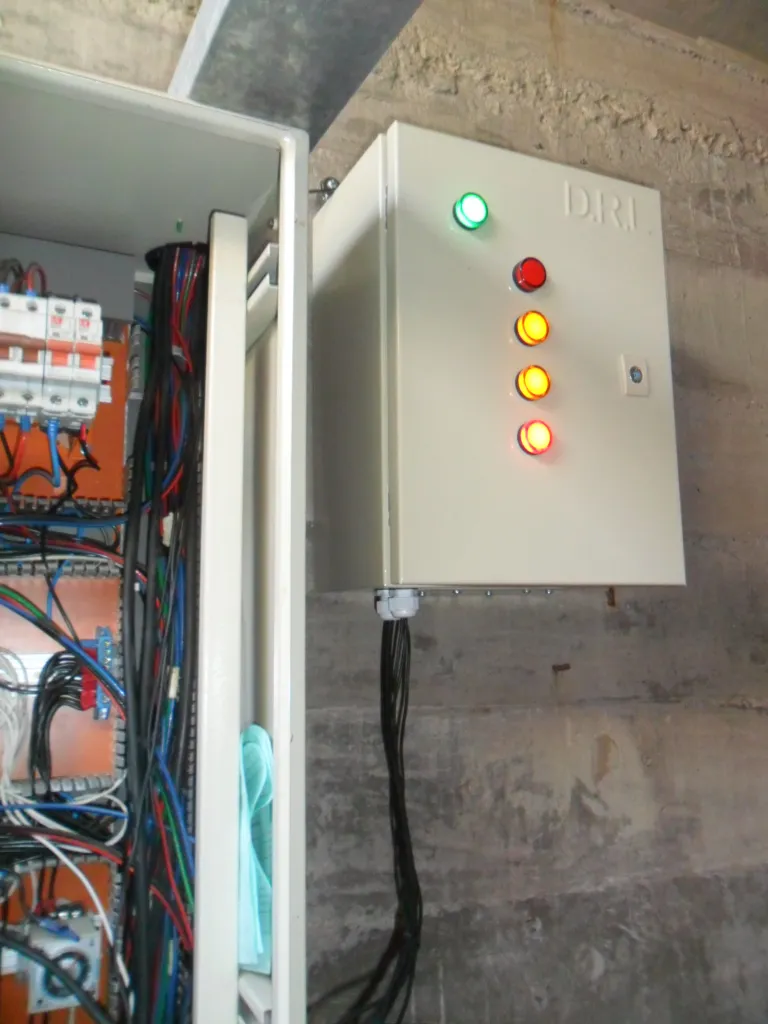

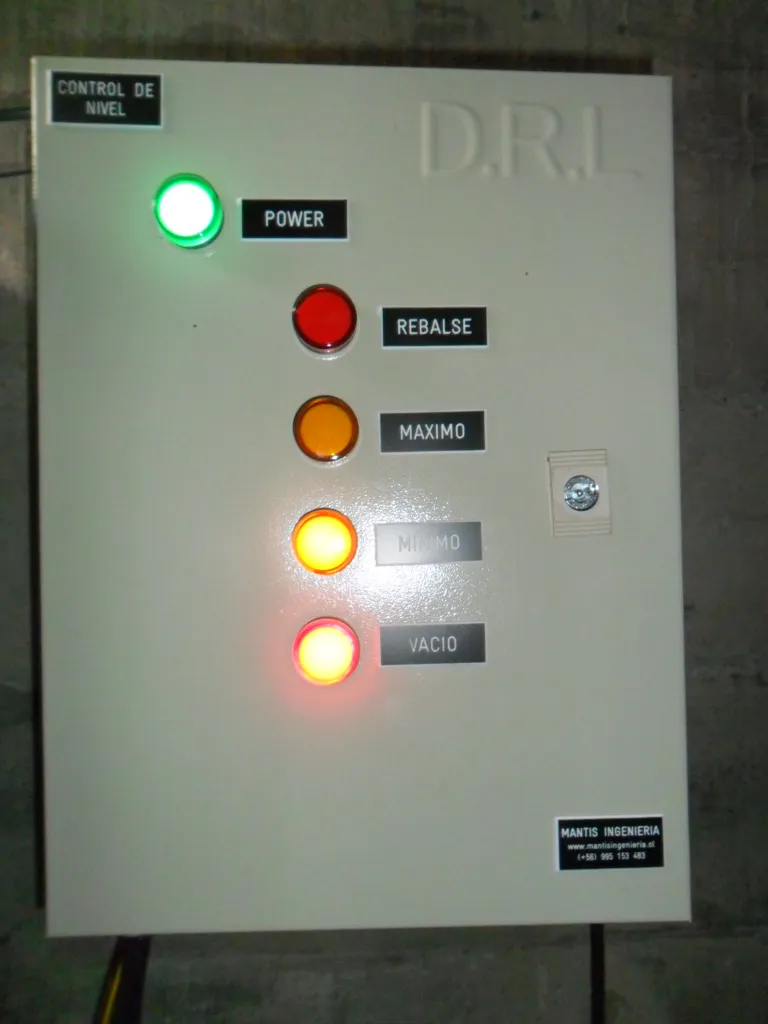

El sistema para medir el nivel consta de boyas (o peras), las cuales indican cuando el sistema está en vacío, mínimo, máximo y rebalse. Además cuenta con un contacto seco para energizar una baliza de emergencia en caso de cualquier anomalía que se presente.
Por seguridad, en caso de perder comunicación entre el control de nivel y las bombas, se apagan en forma automática las bombas, evitando con esto que exista un rebalse en la cisterna con la consiguiente pérdida de agua. Y espera hasta que se reanude la comunicación para actuar.

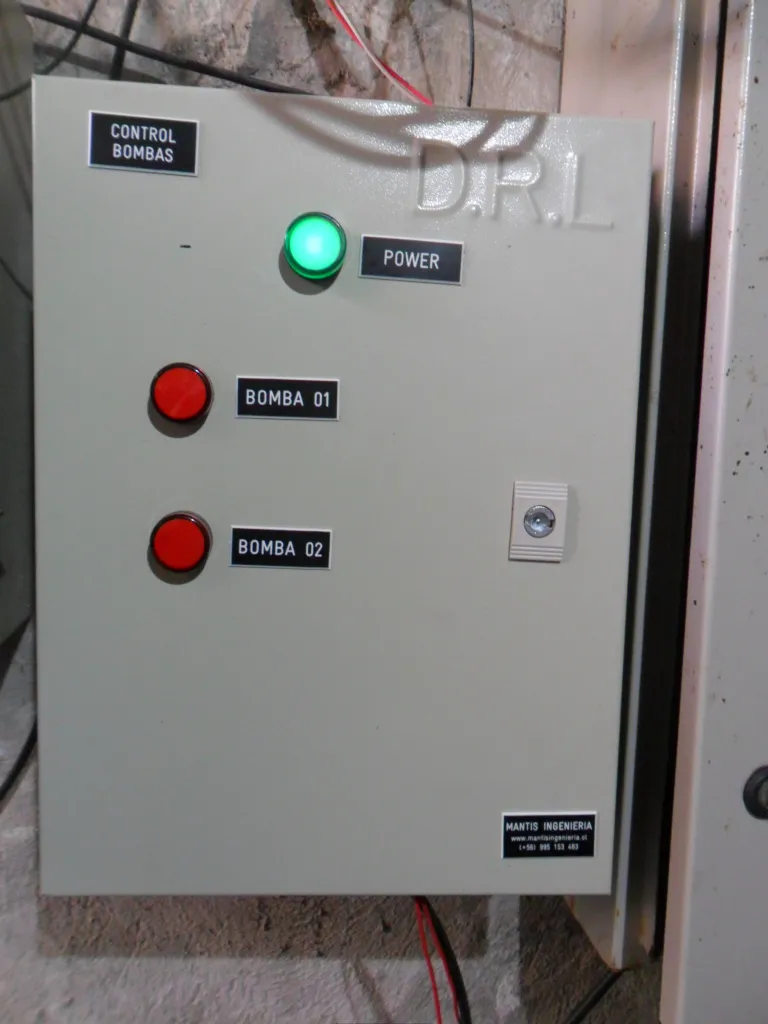

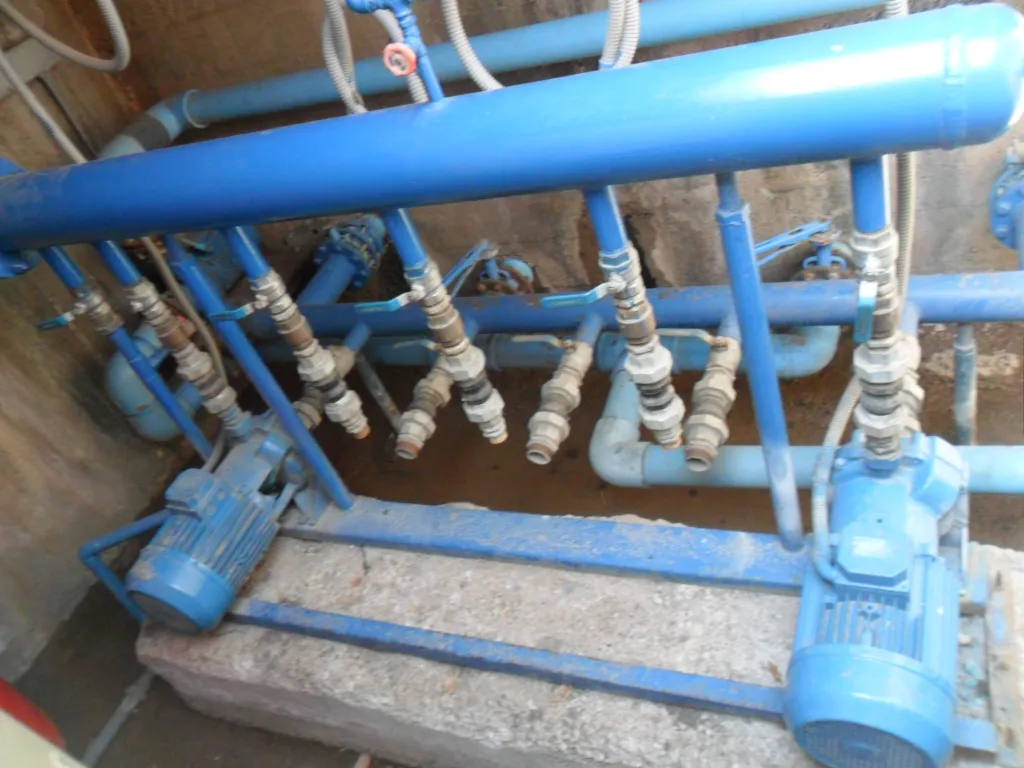

El sistema permite el control de dos bombas en este caso (pero se puede ampliar). Las bombas se van alternando en su uso, es decir, se enciende una por vez con el objetivo de lograr que tengan un tiempo de trabajo equilibrado.
Este sistema se puede adaptar sin problemas a las necesidades particulares que se requieran.
Fotos del proyecto
7 imágenes del desarrollo
